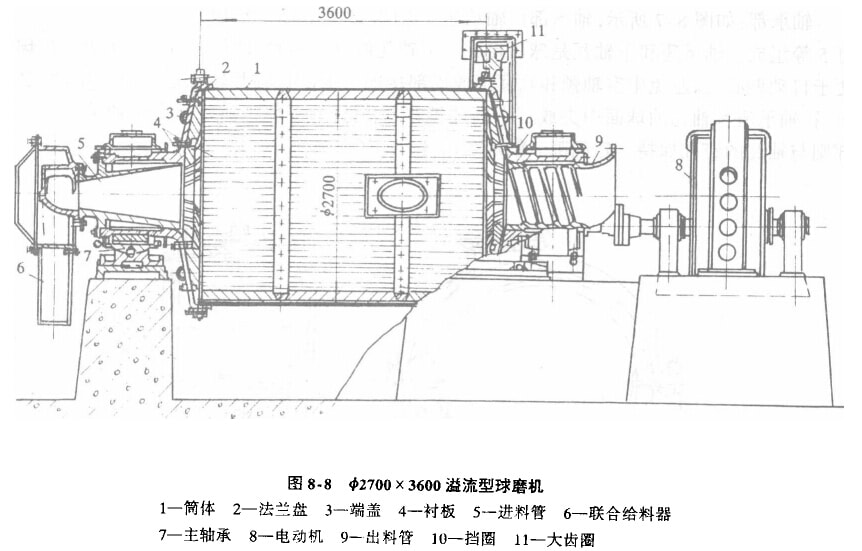

φ2700 x 3600溢流型球磨機的構造如圖8-8所示，除排料部與格子型球磨機構造不同外，其他部分基本相同。

由圖8-8看出，溢流型球磨機的排科部沒有格子板，其排料端益與給料端蓋基本一樣。排料端巾空軸頸的內套內表面L鑄有螺旋M十片，且螺旋方向與筒體旋轉方向相反，這是為防止被磨小的鋼球隨徘料溢流排出，螺旋葉片可迫使已進入中空軸頸的小鋼球返回簡體內。為了加速給料，把給料端戶空鈉頸的內套做成截圓錐形。

格子型與溢流型球磨機相比較，各有優缺點。格子型球磨機的裝球量多，利用格子強制排料，苗內排料端料漿液面低，料漿流動速度快，給料量大，因而和同容積的溢流型球磨機相比，處理量比較大且過粉碎少。但是，由于衙內有格子問而占去—鄰分容積，相同規格的溢流型球磨機相比，磨機有效容積小，因而又損失一些處理量，結構較復雜，格子板的維護和檢修比較麻煩。每噸產品的單位功率消耗比較大(因返砂量大)。

溢流型球磨機的有效容積大．結構簡單，維護和檢修方便，每噸產品的功率消耗略小些。但是，它的裝球量少(受中空軸頸內徑限制)，且靠料漿自流排料，筒內給料端和排料端料漿液面差比較小，料漿的流速比較慢，給料量也受到料漿流速限制，因而處理量比同容積的格子型球磨機略低些，且因操作不適宜，易產生過粉碎現象。

格子型球磨機的技術性能列于表8-1和表8-2。溢流型球磨機的技術性能列于表8-3。

總之，格子型球磨機比溢流型球磨機優越些。但是，有的選礦廠為了維護和檢修方便，把格子型球磨機改為溢流型球磨機，處理量也末降低。實際。亡，由于該選礦廠處理的礦石是細嵌布粒度的，溢流型的過粉碎現象對選礦作業反應不敏感。對于粗嵌布粒度的礦石。就不宜這樣做。要具體情況具體分析。
